28. Résistances, Réactances, Impédances, Inductance et Capacité

Tableau récapitulatif

Elément passif parfait	Representation	Résistance R (\(\Omega\))	Réactance X (\(\Omega\))	Impédance Z (\(\Omega\))
Résistor		R	nulle	Z = R
Bobine		nulle	\(X_L = L\omega\)	\(Z = X_L = L\omega\)
Condensateur		nulle	\(X_C = \frac{1}{C\omega}\)	\(Z = X_C = \frac{1}{C\omega}\)

Grandeurs et déphasage

Elément passif parfait	Representation	Grandeur	Unité	Déphasage (de U par rapport à I)	Représentation de Fresnel
Résistor		Résistance R	ohm (\(\Omega\))	en phase (\(\phi = 0°\))

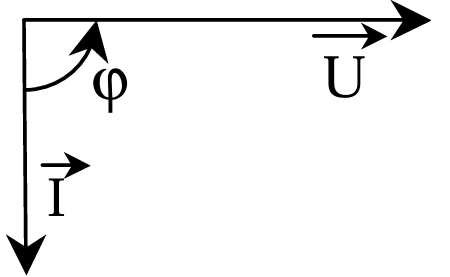

Bobine		Inductance L	henry (H)	en quadrature arrière (\(\phi = +90° = +\frac{\pi}{2}\))

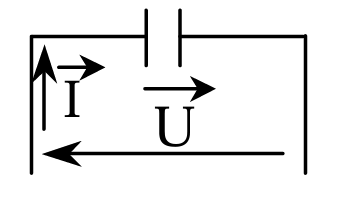

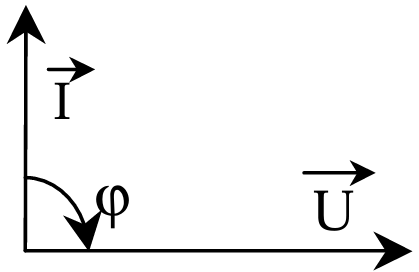

Condensateur		Capacité C	farad (F)	en quadrature avant (\(\phi = -90° = -\frac{\pi}{2}\))
