19. Association de résistances
Info
Re = Résistance équivalente au groupement de résistances.
En série

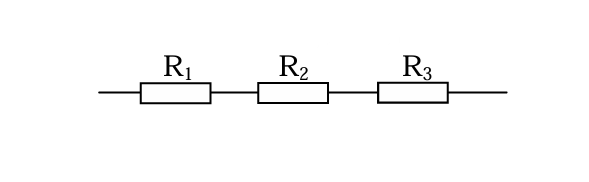

Schéma : Trois résistances R1, R2, R3 connectées bout à bout.
Formule pour l'association de résistances en série
\[ R_e = R_1 + R_2 + R_3 \]
En dérivation (en parallèle)

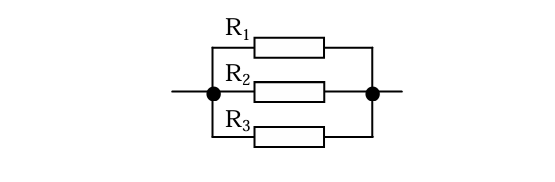

Schéma : Trois résistances R1, R2, R3 connectées en parallèle.
Formule pour l'association de résistances en dérivation (parallèle)
\[ \frac{1}{R_e} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} \]
